word插入cad 如何把CAD图导入word中

1、打开文档(这里以在office2013新建一个文档为例子讲解,其他版本的office完全可以参照这个方法)

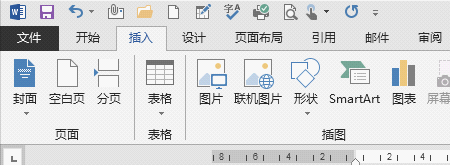

2、点击“插入”,进入插入的相关选项界面

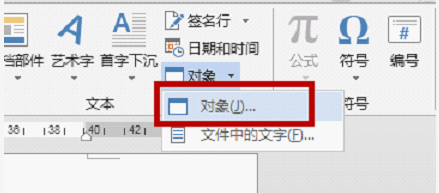

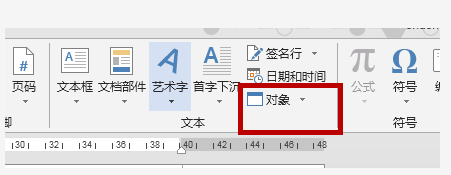

3、点击该快捷菜单栏右上边的“对象”

4、在出来的选项中点击“选项(J)”

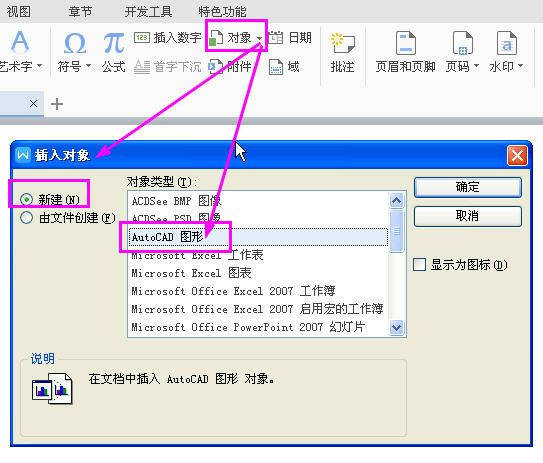

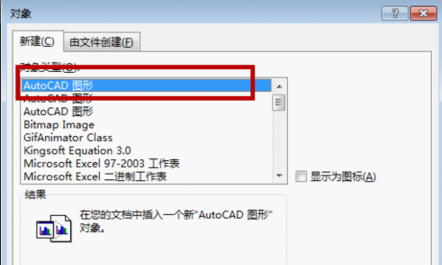

5、选择"AutoCAD",点击“确定”

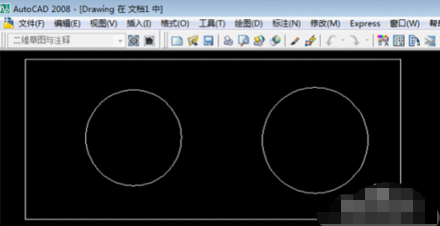

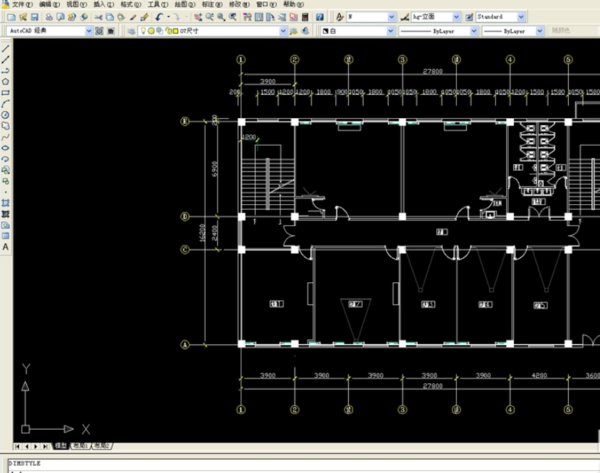

6、这时候正在启动CAD程序,需要一定的时间,启动后自动进入CAD绘图程序,绘制你想要的图,或者将别的CAD中的图复制粘贴在里面。

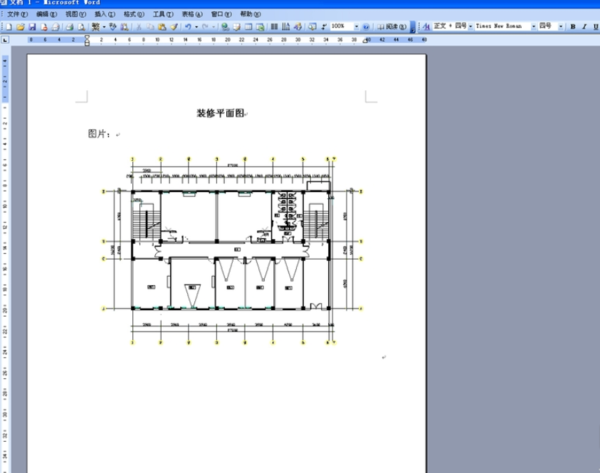

7、利用快捷键:“Ctr+s”,关掉CAD窗口。这时候你回到word界面,你会发现,图十分清晰

扩展资料:

把cad图形导入excel图表的方法

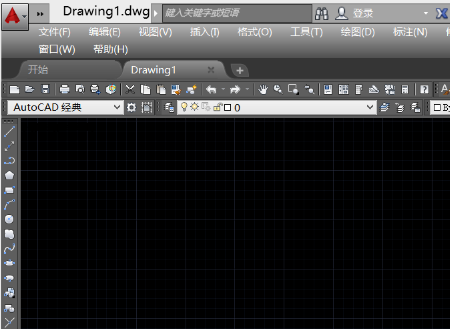

1、打开CAD这款软件,进入CAD的操作界面如图所示:

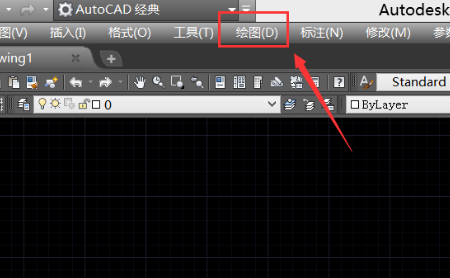

2、在该界面内找到绘图菜单,如图所示;

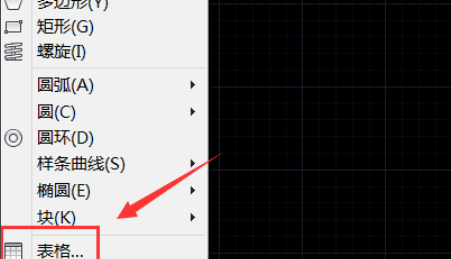

3、点击绘图菜单,在其子级菜单里找到表格选项,如图所示:

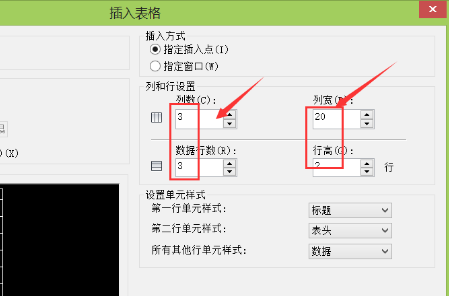

4、点击表格选项,在弹出的对话框内设置表格的行数和列数,并设置行高和列宽,如图所示:

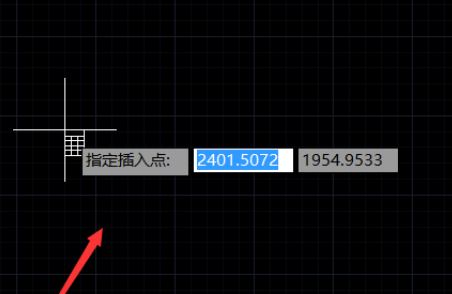

5、设置好以后点击确定,提示我们指定插入点,如图所示:

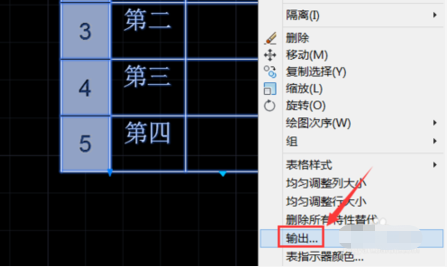

6、指定插入点以后,在绘图区里就出现了表格,选择该表格单击鼠标右键,在弹出的右键菜单里找到输出选项,如图所示:

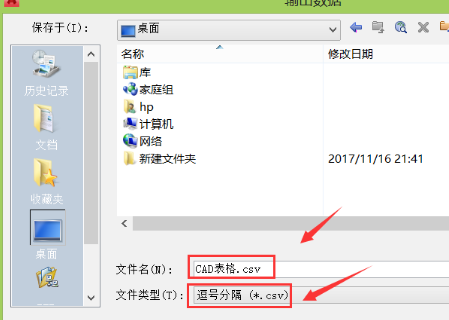

7、点击输出选项在弹出的对话框内给文件命个名字,然后设置格式为逗号分隔(*scv),

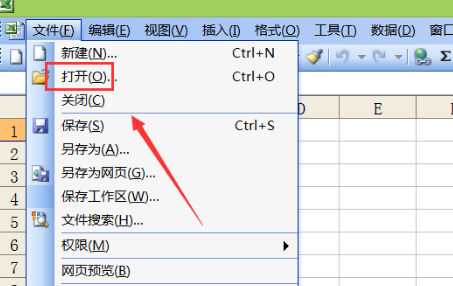

8、然后打开excel这款软件,在该界面内找到文件菜单里的打开选项,如图所示:

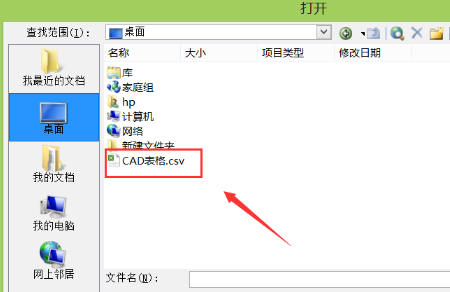

9、点击打开选项在弹出的对话框内找到我们刚刚输出的图形文件,点击打开我们就将CAD图形导入到excel中了,如图所示:

CAD如何插入WORD文档?插入后怎么编辑?

补充一楼的:反过来将Word插到CAD里。其实操作也差不多。点击CAD里的插入/OLE对象/选取Word程序,编辑好文档,关闭Word就行了,(关闭Word时把特性提示框里的有关项设定一下)。

怎么在word里插入cad文件

CAD转到word的几种方法:

1,直接在word中进行 菜单:插入-对象,“对象”对话框,选择“由文件创建”在选择要插入的CAD文件图形,再确定就自动打开CAD文件,此时需要做的是调整CAD运行窗口的大小到适合大小,一般占1/4屏幕较好,再保存CAD就插入完成。

2.使用CAD的的输出功能来进行:

在CAD中的输出中,对word 可以用的有*.BMP画图板格式和*.wmf图元文件格式,使用该两种输出文件时,应该是先调整CAD运行窗口的大小到适合大小,再菜单输出,此时需要选择输出图形的范围,跟打印选框类似,再确定保存就是,所选框范围内的东西就截取呈输出格式的文件,最后使用word的插入-对象选择输出的图片即可。



注释:

  比较:第一种方案使用的打印效果较好,便于使用,但不能显示线宽,所设置的线宽大于0.3的均为统一粗线,小于0.3的线宽均属于细线,不够好看没区别,但简单图形用细线打印出来比较好看些。而且这种方法的图形是可以改动的,还可以用CAD编辑。

  第二种方法是,可以显示线宽,但最大缺点是不能再修改,同时它在调整CAD运行窗口的时候,须将图形调整到可以分辨清楚的大小,不然它的输出仅仅类似“考屏”,图形放大时会出现断续状的位图。使用这种方法需耐心调整CAD运行窗口。

  解决第二种方法的办法有一个软件,它可以有效处理上述问题,但就是它也不能像第一种方法一样可以再修改。软件名称:BetterWMF 4.01,在百度中搜一下可以找到。

如何在WORD文件中插入CAD图形

  1、欲将ACAD的图导入word,有许多种方法,如果仅仅导入局部图形,我建议在ACAD中使用输出wmf矢量格式图形,可以直接插入word或者wps文件中。这种矢量格式图形是微软定义的格式,许多文本软件都可以使用,通用性较好。

  2、这种格式是矢量图形,好处是能任意缩放,不失真,表现细微图形特好。不要使用输出jpg和bmp等点阵图形,那样太粗糙,且不能随意缩放,失真太大,文字都看不清。

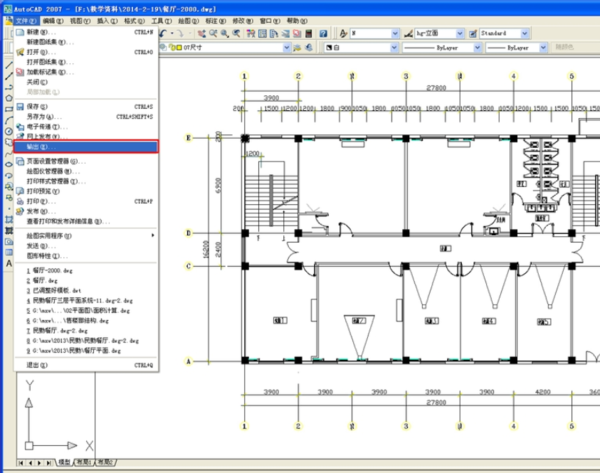

  3、在ACAD中,“文件——输出”中可以找到输出的命令。也可以在命令行直接输入wmfout命令,回车,按命令行提示操作即可。

  4、方法2.在CAD中,菜单“编辑——复制”,选中图形,直接插入WPS。此方法也不失真。但是插入的图形是原图颜色(原图背景色若是黑色,粘贴后还是黑色。但是你可以临时将背景色调整为白色再复制)。

  5、小经验:输出图形之前,最好将ACAD显示窗口调整到比图形稍稍大一点儿的范围,否则输出后空白区域太多,虽然可以在文字处理器中调整,总是嫌麻烦。

  6、也可以用word或者wps的“插入对象”直接插入dwg文件,这样插入的图形,在联机时,若对方文件改变了,插入的对象文件将自动更新。好处是自动联动更新,当原来文件发生变化时,插入的图形能自动随时跟随变化,缺点是速度慢,如果是不是本机文件,又没有联网,可能失效。

补充说明:

  7、wmf格式,不能直接插入网页显示。需要转换为点阵图形:如jpgbmptifgif等才能用于网页显示。

  8、wmf图形能用ACDSEE看图软件直接查看和转换,但是不能被photoshop软件查看和编辑。(photoshop仅能打开点阵图形和编辑。)

怎样把画好的CAD图形插到WORD中去啊

材料/工具:word2007

1、打开电脑,先打开需要导出的CAD图形

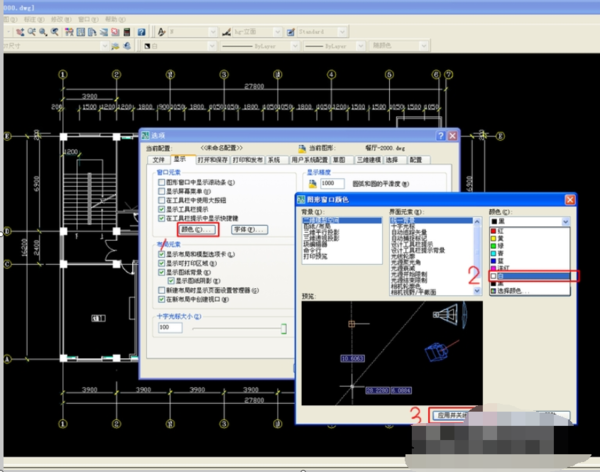

2、 然后将背景色设置为白色

3、 然后点击确定,整体背景色显示为白色

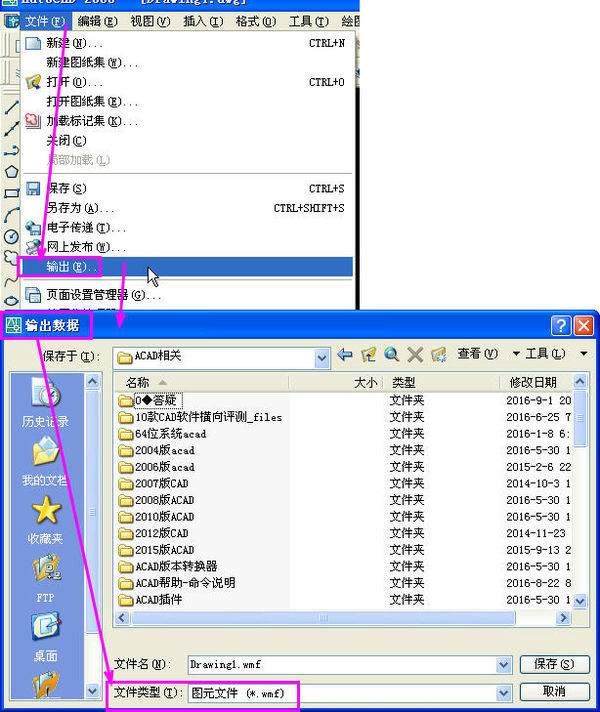

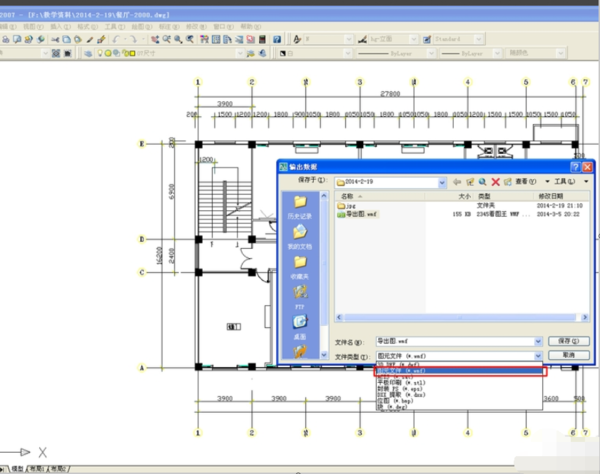

4、 点击文件输出弹出对话框选择文件类型图元文件(*.wmf)保存

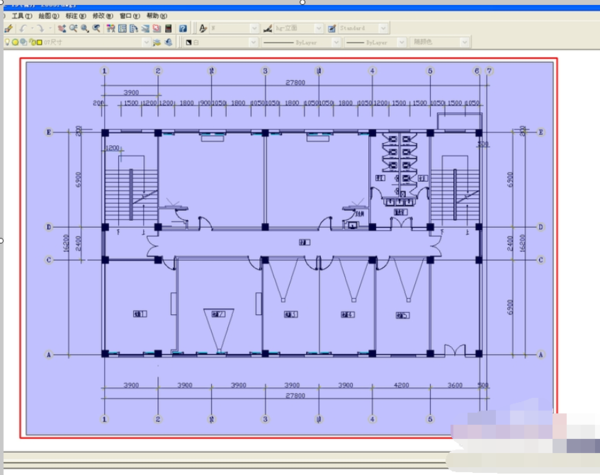

5、 鼠标变化为捕捉方块,点击方块把要输出区域框选回车完成

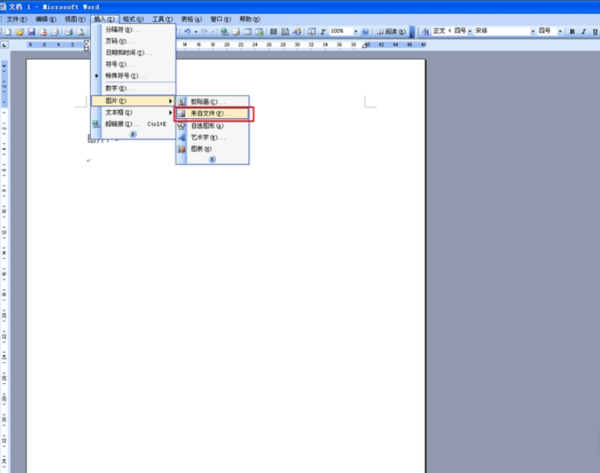

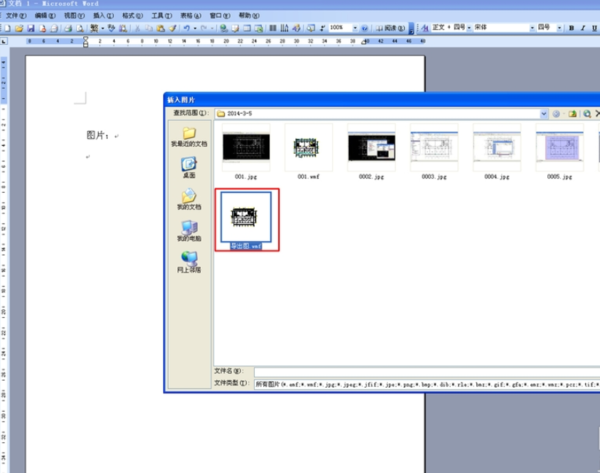

6、 打开word文件,点击插入图片来自文件

7、 然后在弹出的对话框中选择要导入的图形文件---点击确定

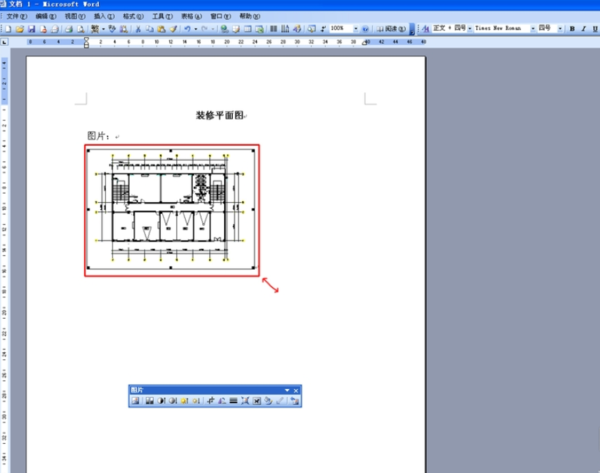

8、 这时看到导入的图片图形部分小而空白处较多

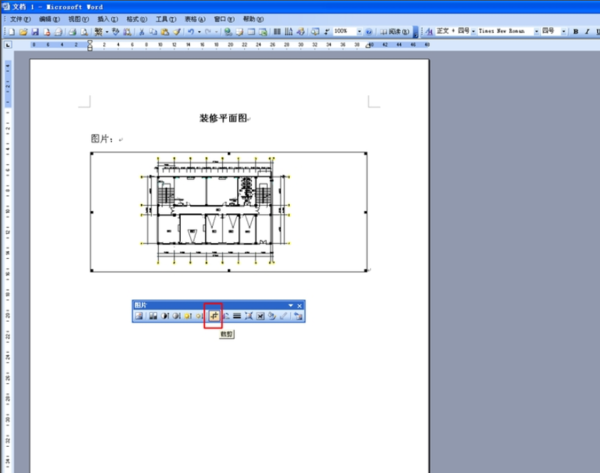

9、 点击word文件中的图形编辑器-----裁剪-----把图形放大(或缩小)到需要的尺寸。

10、 可以用这种办法放置多张图形。

如何在Word2007中插入CAD图形并裁剪的方法步骤

从CAD里面直接复制图形到word 2007里面,发现不能裁剪图形边界的空白区域,在word 2007里面可以通过下面操作裁剪图片:

1、点击word2007左上侧的"office按钮"选择"word选项"。

2、然后选择左侧“自定义”选项,在右边左上侧选择“从下列位置选择命令”。

3、点击选择下面的 “图片工具|格式选项卡”,从提供的菜单项目里面选择“裁剪”后点击中间的“添加”,在右上选择应用于“所有文档”或者“当前文档”。

4、这样菜单就出现在顶部常用工具栏里面了,就可以随时处理CAD图片了。

在"word选项"里面是可以随意调出所有可能提供的菜单到自定义的工具栏里面的。

word中插入的CAD怎么变成图片形式了

如果您不想用BetterWMF工具的话,建议您在Word中不要直接Ctrl V,而是点击:编辑---选择性粘贴,然后选择Auto CAD Drawing对象便不会出现上述情况了。祝

word插入CAD后,怎么裁剪word

从CAD里面直接复制图形到word 2007里面,发现不能裁剪图形边界的空白区域,在word 2007里面可以通过下面操作裁剪图片:

1、点击word2007左上侧的"office按钮"选择"word选项"。

2、然后选择左侧“自定义”选项,在右边左上侧选择“从下列位置选择命令”。

3、点击选择下面的 “图片工具|格式选项卡”,从提供的菜单项目里面选择“裁剪”后点击中间的“添加”,在右上选择应用于“所有文档”或者“当前文档”。

4、这样菜单就出现在顶部常用工具栏里面了,就可以随时处理CAD图片了。

在"word选项"里面是可以随意调出所有可能提供的菜单到自定义的工具栏里面的。
